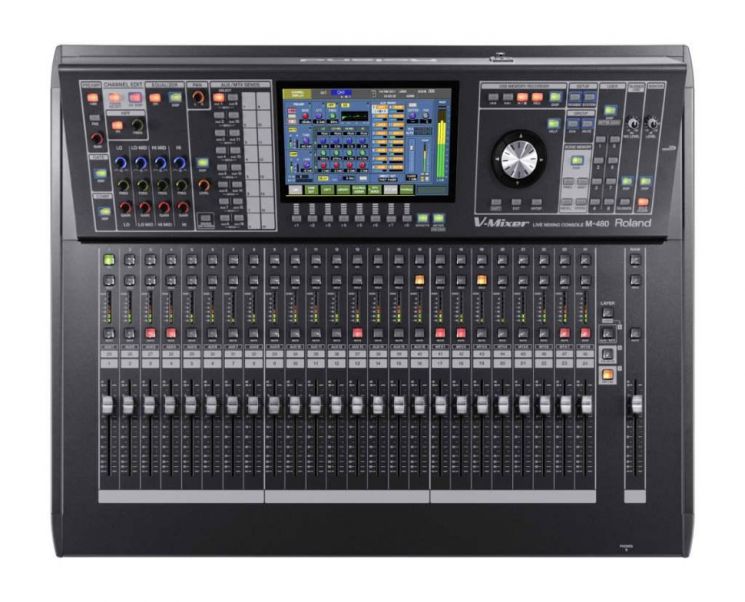

Roland M-480 V-MIXER

Благодаря великолепному качеству звука, набору полезных функций, удобной и интуитивной навигации, системы V-Mixing предоставляют небывалые возможности по сравнению с другими концертными консолями. После удачного дебюта в 2007 году, получившего высокую оценку пользователей, увидело свет новое поколение консолей V-Mixer. Созданная на основе новейшей схемотехники, консоль M-480 предоставляет новые горизонты обработки звука.

M-480 — это первая консоль V-Mixer, поддерживающая каскадное соединение с другим аналогичным устройством с помощью одного кабеля Cat5e/6, что в совокупности обеспечивает поддержку 96 аудиоканалов. Инновационная система V-Mixing на основе M-480 может использоваться на концертах, в мобильных и радиовещательных приложениях или в звуковых инсталляциях. M-480 является флагманской консолью линейки V-Mixer, включающей в себя также модели M-400, M-380 и M-300.

• 48 каналов микса плюс 6 стерео возвратов — в сумме 60 каналов
• Главные выходы (LCR), 16 шин AUX, 8 шин MATRIX
• До 90 входов/90 выходов в зависимости от конфигурации Digital Snake
• 4-полосные параметрические эквалайзеры и блоки задержки на всех входах и выходах
• Компрессоры и гейты во всех каналах микса
• 6 встроенных стерео (двойных моно) мультиэффектов и 12 графических эквалайзеров (с возможностью работы в режиме 8-полосных параметрических эквалайзеров)
• 214 доступных узлов выходного патчбэя для каждого из портов (A, B, консоль). Возможность непосредственной маршрутизации с предусилителя на выходной патчбэй в обход канала микса
• Возможность интеграции с персональными микшерами и концертными многоканальными устройствами записи/воспроизведения
• Возможность каскадного соединения для получения 96 каналов микса

Номинанты TEC определяются коллективом профессионалов и представителями организаций, занятых в аудиоиндустрии. Эти награды присуждаются в двух категориях: технические достижения и творческие достижения.

Цифровая микшерная консоль M-480 — победитель WFX 2011
Church Production Magazine, Worship Facilities Magazine и Worship Facility Designer учредили новую награду Product Technology за самые оригинальные разработки в областях аудио-, видео-, световой и другой медиа-продукции для культовых сооружений различных размеров и стилей.

Спецификация:

Каналы микса
60 — 48 каналов, 6 стерео возвратов

Входы
До 90

REAC A: до 40, в зависимости от подключенных устройств Digital Snake

REAC B: до 40, в зависимости от подключенных устройств Digital Snake

Консоль: 8 XLR + RCA стерео

* С помощью устройства S-4000M к одному порту REAC можно подключить до 4 устройств Digital Snake. Это в совокупности обеспечивает поддержку до 160 входов (40 входов x 4 порта). При использовании S-4000M для каждого порта позволяет M-480 использовать до 320 входов помимо 10 входов самой консоли.

Выходы
До 90

REAC A: до 40, в зависимости от подключенных устройств Digital Snake

REAC B: до 40, в зависимости от подключенных устройств Digital Snake

Консоль: 8 XLR + S/PDIF стерео

* Все выходы с помощью 24 независимых узлов патчбэя.

+ Для REAC A или B можно использовать неограниченное число отводов с помощью стандартного разветвителя Ethernet, например, S-4000D.

Шины
27 шин: MAIN L/C/R, 16 AUX, 8 MATRIX

AЦП/ЦАП
24 бит/48.0 или 44.1 кГц

Сетевая задержка
2.8 мс (типовая)

* Общая системная задержка аудиосигнала от входов до выходов S-1608 через порты REAC (A или B) в M-480. Частота дискретизации 48.0 кГц без эффектов разрыва.

Разъемы
CONSOLE INPUT (с 1 по 8)
XLR-3-31 (симметричные, фантомное питание)

TALKBACK MIC IN
XLR-3-31 (симметричный, фантомное питание)

STEREO IN (L / R)
RCA

CONSOLE OUTPUT (с 1 по 8)
XLR-3-32 (симметричные)

PHONES
Стерео 1/4” джек

DIGITAL OUT
Оптический, коаксиальный

Порты REAC
RJ-45 EtherCon

USB
USB Type A и Type B

Дистанционное управление
RS-232C: 9-контактный D-sub

MIDI (OUT/THRU, IN): 5-контактные DIN

Остальные
Клемма заземления, LAMP (XLR-4-31)

Входные/выходные характеристики
Частотная характеристика
Разъемы CONSOLE OUTPUT (с 1 по 8): -2 дБ / +0 дБ (нагрузка 20 кОм, +4 dBu, станд.)

Разъем PHONES: -3 дБ / +0 дБ (нагрузка 40 Ом, 150 мВт, станд.)

Коэффициент гармонических искажений + шум
Разъемы CONSOLE OUTPUT (с 1 по 8): 0.05% (+4 dBu, станд.)

Разъем PHONES: 0.05% (нагрузка 40 Ом, 150 мВт, станд.)

Динамический диапазон
Разъемы CONSOLE OUTPUT (с 1 по 8): 110 дБ (станд.)

Взаимопроникновение @ 1 кГц
Разъемы CONSOLE INPUT (с 1 по 8): -80 dB (аттенюатор вкл., входное усиление: +10 dBu, станд.)

Разъемы CONSOLE OUTPUT (с 1 по 8): -100 dB (станд.)

Номинальный входной уровень (переменный)
Разъемы CONSOLE INPUT (с 1 по 8): от -65 до -10 dBu (аттенюатор выкл.); от -45 до +10 dBu (аттенюатор вкл.), (станд.)

Разъемы STEREO IN (L / R): от -18 до 0 dBu

Разъем TALKBACK MIC IN: от -50 до -10 dBu

Входное сопротивление
Разъемы CONSOLE INPUT (с 1 по 8): 14 кОм

Разъемы STEREO IN (L / R): 10 кОм

Разъем TALKBACK MIC IN: 41 кОм

Максимальный неискаженный входной уровень
Разъемы CONSOLE INPUT (с 1 по 8): +8 dBu (аттенюатор выкл.); +28 dBu (аттенюатор вкл.),( станд.)

Разъемы STEREO IN (L / R): +18 dBu (типовое)

Разъем TALKBACK MIC IN: +8 dBu (типовое)

Номинальный выходной уровень
Разъемы CONSOLE OUTPUT (с 1 по 8): +4 dBu (нагрузка 10 кОм, станд.)

Выходное сопротивление
Разъемы CONSOLE OUTPUT (с 1 по 8): 600 Ом

Разъем PHONES: 100 Ом

Рекомендуемое сопротивление нагрузки
Разъемы CONSOLE OUTPUT (с 1 по 8): не менее 10 кОм

Разъем PHONES: не менее 8 Ом

Максимальный неискаженный выходной уровень
Разъемы CONSOLE OUTPUT (с 1 по 8): +22 dBu (1 кГц, нагрузка 10 кОм, станд.)

Разъем PHONES: 150 мВт + 150 мВт (1 кГц, нагрузка 40 Ом, станд.)

Относительный уровень шумов (IHF-A, типовой)
-88 dBu (все фейдеры в минимум)

Эквивалентный входной шум (E.I.N.)
-126 dBu

Дисплей и питание
Дисплей
800 x 480 точек, широкоформатный VGA с подсветкой, цветная матрица TFT

Питание
Сеть 115, 117, 220, 230, 240 В (50/60 Гц)

Потребляемая мощность
95 Вт

Габариты, вес и прочие
Ширина
749 мм

Глубина
614 мм

Высота
230 мм

Вес
20 кг

Прочие
(0 dBu = 0.775 В rms)

* Разъем XLR: 1: “земля”, 2: “+”, 3: “-“

* Фантомное питание: +48 В постоянного тока (без нагрузки), 14 мА (при максимальной нагрузке) (для всех входов XLR)

* Питание LAMP: +12 В/500 мА постоянного тока

* Если последовательно с кабелями REAC включен сплиттер REAC S-4000D или хаб-селектор, задержка передачи данных по сети возрастает на величину, определяемую используемым устройством-сплиттером. Реальная задержка определяется характеристиками устройства-сплиттера, обычно она не превышает 200 микросекунд на каждое устройство

* EtherCon является зарегистрированной торговой маркой Neutrik®
